一、組成與防腐機理的差異

1.無機硅酸鋅車間底漆

以正硅酸乙酯為基料，鋅粉為核心防銹成分(含量通?！?0%)，輔以惰性填料、溶劑等組成雙組份體系。其防腐機理基于鋅粉的陰極保護作用：鋅作為活性金屬優(yōu)先被腐蝕，

形成致密的氧化鋅層，阻斷水、氧氣對鋼材的侵蝕。

2.磷酸鋅底漆

以環(huán)氧樹脂為成膜物質(zhì)，磷酸鋅為緩蝕劑(不含重金屬鋅粉)，屬于雙組份環(huán)氧體系。磷酸鋅通過水解釋放磷酸根離子，與金屬表面反應(yīng)生成難溶的磷酸鹽鈍化膜，抑制電化學(xué)腐蝕。

核心差異：無機硅酸鋅依賴鋅粉的犧牲陽極效應(yīng)，而磷酸鋅底漆通過化學(xué)鈍化實現(xiàn)防護，兩者防腐路徑截然不同。

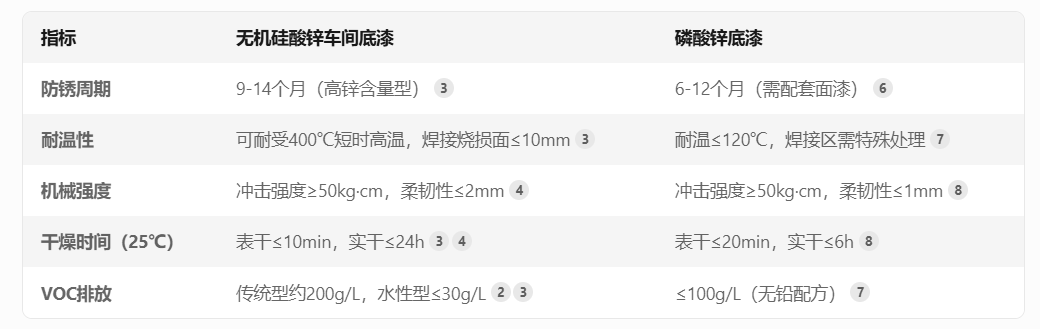

二、性能參數(shù)的對比分析

關(guān)鍵性能差異：無機硅酸鋅在耐高溫、長效防銹方面優(yōu)勢顯著，而磷酸鋅底漆在柔韌性和施工便捷性上更優(yōu)。

三、應(yīng)用場景的分野

1.無機硅酸鋅車間底漆

重工業(yè)領(lǐng)域：造船廠鋼材預(yù)處理流水線(占全球船廠使用量的85%以上)

特殊環(huán)境：海上平臺、橋梁鋼結(jié)構(gòu)等需承受海洋大氣腐蝕的場合

焊接工藝需求：焊接燒損率比環(huán)氧體系降低40%，適合自動化焊接生產(chǎn)線

2.磷酸鋅底漆

機械制造：工程機械、機床等需要頻繁機械加工的部件

環(huán)保敏感區(qū)：城市軌道交通、食品級儲罐等禁用重金屬的領(lǐng)域

復(fù)雜基材：對鑄鐵件、鑄鋼件的附著力優(yōu)于富鋅體系

四、施工與配套的注意事項

1.無機硅酸鋅施工特性

?必須噴砂至Sa2.5級，膜厚控制20±5μm

?濕度敏感：相對濕度需≥40%以保證水解固化反應(yīng)

?配套體系：與環(huán)氧云鐵中間漆、氟碳面漆兼容性最佳

2.磷酸鋅底漆施工要點

?表面處理可降至St2.5級，適應(yīng)性更廣

?混合比例嚴格(7:1重量比)，活化期長達48小時

?配套限制：不可與醇酸樹脂類涂料直接疊加

五、環(huán)保與經(jīng)濟效益對比

1.無機硅酸鋅的鋅粉沉降問題導(dǎo)致材料利用率僅60%-70%，但水性化技術(shù)使VOC減排90%;

2.磷酸鋅底漆因不含鋅粉，減少焊接煙塵危害，符合ISO 12944-5:2019的C4以上腐蝕環(huán)境要求;

3.全生命周期成本分析顯示：在20年維護周期內(nèi)，無機硅酸鋅體系總成本比磷酸鋅體系低12%-15%。

無機硅酸鋅車間底漆適用于高腐蝕、高溫焊接的重工業(yè)場景，而磷酸鋅底漆更適配環(huán)保要求嚴格、機械強度需求高的民用領(lǐng)域。2025年行業(yè)數(shù)據(jù)顯示，兩類產(chǎn)品市場份額分別占車間底漆總量的52%和28%，其余為環(huán)氧富鋅等過渡型產(chǎn)品。建議選型時綜合考量防腐年限、施工條件及ESG(環(huán)境、社會、治理)要求，必要時可進行加速腐蝕試驗驗證。
